Q341H金屬硬密封球閥
 |
 |

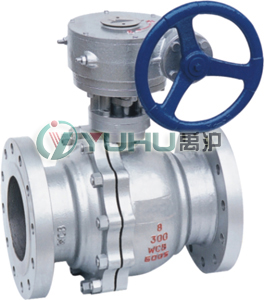

| Q341H蝸輪硬密封球閥 |

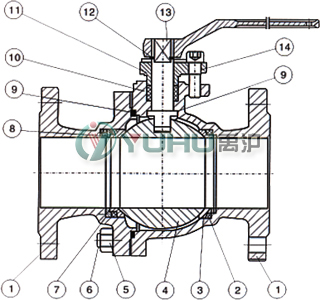

Q341H蝸輪硬密封球閥 （結構圖） |
一、金屬硬密封球閥 產品概述
上海禹滬公司生產的Q341H金屬硬密封球閥是我公司開發的高性能球閥產品。閥座采用板簧加載的金屬密封結構，在高溫下啟閉輕松。球體及閥座采用特殊硬化處理，密封面不擦傷。金屬硬密封球閥具有雙向密封功能。主要用途：金屬硬密工作溫度-29～425℃(碳鋼)或-40～550℃(不銹鋼)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，金屬硬密封球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
二、金屬硬密封球閥 產品特點
1、先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。
2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。
3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。
4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。
三、金屬硬密封球閥 設計規范
| 設計制造標準 |
GB/T 21385-2008 |
| 結構長度標準 |
B/T 12221-2005 |
| 連接法蘭標準 |
GB/T 9113、ANSI B16.5、JB/T74～90、GB9112～9131、HG20615～20635、SH3406 |
| 壓力溫度等級 |
GB/T 12224-2005 |
| 試驗檢驗標準 |
GB/T 13927-2008 |
四、金屬硬密封球閥 主要零件材料
| 序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
| GB(國標) |
ASTM(美標) |
GB(國標) |
ASTM(美標) |
| 1 |
閥體 |
WCB |
A216-WCB |
8 |
彈簧 |
60Si2Mn |
AISI 9260 |
| 2 |
密封圈 |
柔性石墨 |
柔性石墨 |
9 |
墊片 |
柔性石墨+不銹鋼 |
B12.10-304/F.G |
| 3 |
閥座 |
1Cr18Ni9Ti |
304 |
10 |
填料 |
柔性石墨 |
柔性石墨 |
| 4 |
球體 |
1Cr13 |
A276-420 |
11 |
填料壓蓋 |
WCB |
A216-WCB |
| 5 |
螺母 |
35 |
A194-2H |
12 |
擋圈 |
65Mn |
AISI 1066 |
| 6 |
螺柱 |
35CrMoA |
A193-B7 |
13 |
閥桿 |
1Cr13 |
A276-410 |
| 7 |
座墊 |
1Cr18Ni9Ti |
304 |
14 |
螺釘 |
35 |
A193-B7 |
五、金屬硬密封球閥 性能規范
| 壓力等級 |
公稱壓力 |
磅級 |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
| 試驗壓力 |
殼體試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
| 密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 |
| 適用工況 |
適用介質 |
紙漿、漿料、粉塵及各種固體顆粒介質 |
| 適用溫度 |
-196~≤550℃ |
| 適用規范 |
設計制造按 |
GB12237-89 API60 JP17S-48 |
| 法蘭尺寸按 |
JB79-59、GB91133、HG20592-97 ANSI B16.5 JIS B2212-2214 |
| 結構長度按 |
GB12221-89 ANSI B16.0 JIS B2002 |
| 檢驗試驗按 |
JB/T9092-99 API598 |
六、金屬硬密封球閥 產品選型
選型時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司經營部訂購；
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
溫馨提示：如需詳細產品資料，請與本公司技術部或銷售部聯系，聯系電話021-51078175。
